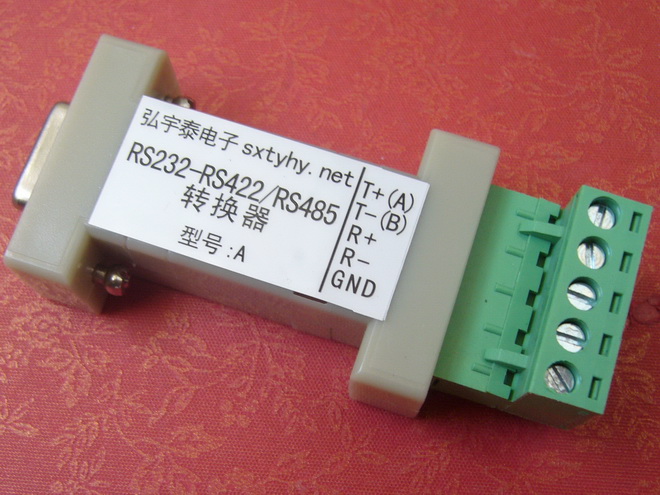

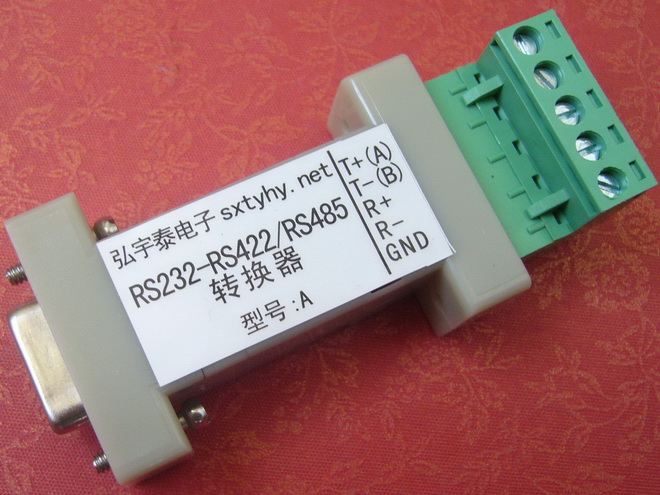

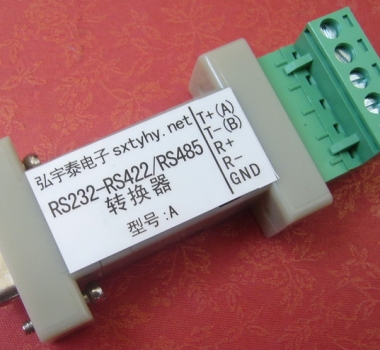

無源RS232轉RS422/RS485轉換器：型號：RS232-RS422/RS485-A

(工業級、防靜電、抗干擾、600W防雷保護)

          本產品完全按工業級標準設計1,RS422/RS485接口芯片選的是TI原裝工業級芯片VP3082，通訊距離可以達到1.2KM，具備工業現場抗干擾性能； 2，RS422/RS485輸出接口采取簡單隔離電路和600W防雷保護，進一步增強抗干擾；工業級標準設計,很適合工業現場使用；

      管腳排列如下:（產品標簽有標示）
                              1----------T+(A) RS422發送的正端/RS485的D+(A)
                              2----------T-(B) RS422發送的負端/RS485的D-(B)
                              3----------R+    RS422接收的正端
                              4----------R-    RS422接收的負端
                              5----------GND

  ◆電源：串口竊電；
    ◆接口標準：符合TIA/EIA的RS485/RS422/232標準；
    ◆支持波特率范圍：50bps-200kbps；
    ◆電氣接口：RS-232端DB9孔型連接器,
    ◆帶防雷保護功能 ,直連，無需驅動
    ◆工作方式：異步工作、點對點或多點、2 線半雙工、4 線全雙工、帶屏蔽地；
    ◆ 方向控制：采用數據流向自動控制技術，自動判別和控制數據傳輸方向
    ◆ 負載能力：支持點到多點每臺轉換器可允許連接 128 個 RS-422 或 RS-485 接口設備
    ◆ 傳輸距離：RS-422/RS485 端 1200米(9600bps 時)， 5米(RS-232端) ;

  ◆ 接口保護：600W 雷擊、浪涌保護、±15KV 靜電保護
    ◆使用環境：-25℃到70℃，相對濕度為5%到95%  ；
    ◆傳輸介質：雙絞線或屏蔽線 ；
    ◆外形尺寸：92mm×33mm×17mm
    ◆重量：35g；

    ◆LED顯示屏通訊數據(很多顯示屏公司已經批量使用，幾乎兼容所有廠家的控制卡，經過測試都非常好用)；

    ◆機床PLC數據讀寫；

    ◆ 監控?cái)?shù)據讀寫和云臺控制；

    ◆家居電器集控；

    ◆門禁系統；一卡通;

    ◆各種工業自動化；儀器儀表;

    ◆停車場；公共汽車收費；

    ◆食堂售飯系統；員工考勤機；

    ◆高速公路收費站；ATM機；

通訊距離較遠時宜采用屏蔽雙絞線，可采用加終端器或終端電阻的方式來減少回波反射。屏蔽層接地GND

接線方式如下：

一、USB至RS422轉換的接線

二、USB至RS485轉換的接線

三、USB轉RS422/RS485轉換器之間的接線

如果不通訊，請檢查檢查 RS-485/RS-422 輸出接口接線是否正確、牢靠。各點之間的通訊參數：波特率、校驗位、停止位和數據位是否一致。

干擾大的環境，通迅線務必使用屏蔽雙絞線，屏蔽層兩端接地。
